150LB Slip On Flanş

Paslanmaz Slip-On Flanş (150 LB), boru hatlarında güvenilir ve sızdırmaz bağlantılar kurmak için tasarlanmış yüksek kaliteli bir tesisat bileşenidir. 150 LB basınç sınıfına uygun olarak üretilen bu flanşlar, borunun üzerine kolayca geçirilerek hem içten hem dıştan kaynak yapılabilme özelliği sayesinde montaj kolaylığı sağlar. Korozyona dayanıklı paslanmaz çelik yapısı ile gıda, kimya, petrokimya ve su arıtma gibi endüstriyel sistemlerde uzun ömürlü kullanım sunar. Hassas işlenmiş yüzeyi ve standartlara tam uyumlu cıvata delikleri ile yüksek sızdırmazlık performansını garanti eder.

E-Posta Gönderin

Arayın

150LB Slip On Flanş

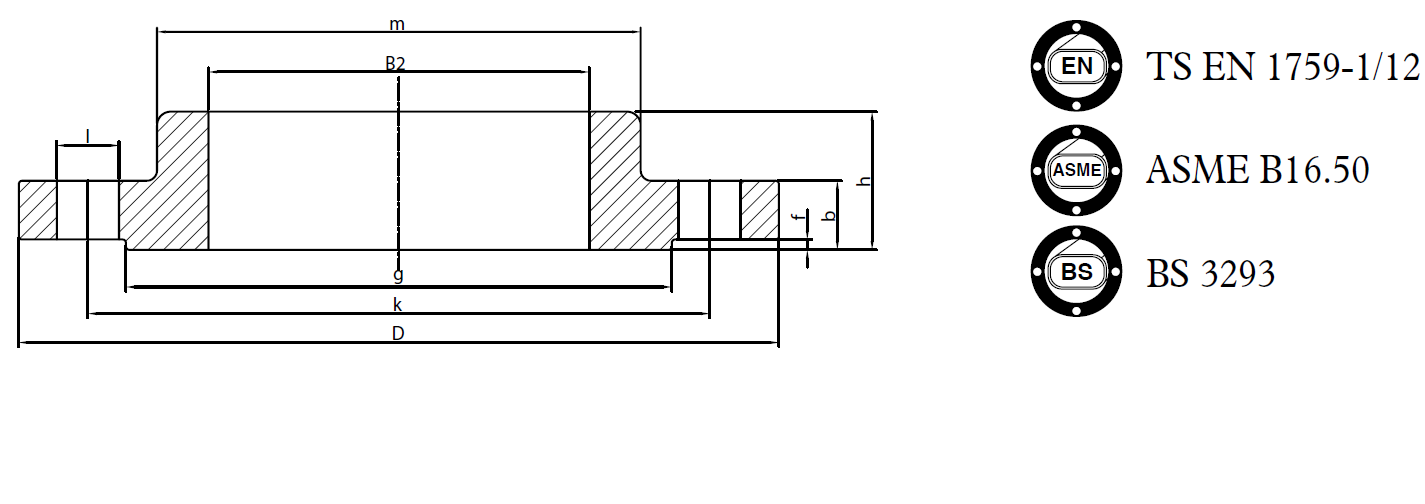

ASME B16.50 RF, TSEN 1759-1 / 12 150 LB SLIP ON FLANGE

Ebat / Size	D	b	g	m	B2	h	k	f	n	l	kg/ad kg/ pcs
1/2”	89	11,1	34,9	30,2	22,3	15,9	60,3	1,6	4	15,9	0,40
3/4”	98	12,7	42,9	38,1	27,7	15,9	69,8	1,6	4	15,9	0,56
1”	108	14,3	50,8	49,2	34,5	17,5	79,4	1,6	4	15,9	0,78
1 1/4”	117	15,9	63,5	58,8	43,2	20,6	88,9	1,6	4	15,9	1,02
1 1/2”	127	17,5	73	65,1	49,5	22,2	98,4	1,6	4	15,9	1,32
2”	152	19	92,1	77,8	62	25,4	120,6	1,6	4	19	2,05
2 1/2”	178	22,2	104,8	90,5	74,7	28,6	139,7	1,6	4	19	3,29
3”	190	23,8	127	107,9	90,7	30,2	152,4	1,6	4	19	3,83
3 1/2”	216	23,8	139,7	122,2	103,4	31,7	177,8	1,6	8	19	4,82
4”	229	23,8	157,2	134,9	116,1	33,3	190,5	1,6	8	19	5,33
5”	254	23,8	185,7	163,6	143,8	36,5	215,9	1,6	8	22,2	6,08
6”	279	25,4	215,9	192,1	170,7	39,7	241,3	1,6	8	22,2	7,43
8”	343	28,6	269,9	246,1	221,5	44,4	298,4	1,6	8	22,2	12,1
10”	406	30,2	323,8	304,8	276,3	49,2	362	1,6	12	25,4	16,5
12”	483	31,8	381	365,1	327,1	55,6	431,8	1,6	12	25,4	26,3
14”	533	34,9	412,7	400	359,1	57,1	476,2	1,6	12	28,6	34,5
16”	597	36,5	469,9	457,2	410,5	63,5	539,7	1,6	16	28,6	44,9
18”	635	39,7	533,4	504,8	461,8	68,3	577,8	1,6	16	31,8	48,9
20”	698	42,9	584,2	558,8	513,1	73	635	1,6	20	31,8	61,8
22”	750	46	641,2	609,6	564,4	79,4	692,1	1,6	20	34,9	72
24”	813	47,6	692,1	663,6	615,9	82,5	749,3	1,6	20	34,9	87,2

BS 3293

26”	869,9	50,8	742,9	723,9	666,7	85,7	806,4	1,6	24	34,9	104,1
28”	927,1	52,4	793,7	781	717,5	87,3	863,6	1,6	28	34,9	119
30”	984,2	54	857	831,8	768,3	88,9	914,4	1,6	28	34,9	134,6
32”	1060,4	57,1	908	889	819,1	92,1	977,9	1,6	28	41,3	166,3
34”	1111,2	58,7	958,8	939,8	869,9	93,7	1028,7	1,6	32	41,3	178,1
36”	1168,4	60,3	1022,3	996,9	920,7	95,2	1085,8	1,6	32	41,3	201,1
38”	1238,2	60,3	1073,1	1060,4	971,5	95,2	1149,3	1,6	32	41,3	234,6
40”	1289	63,5	1123,9	1111,2	1022,3	98,4	1200,1	1,6	36	41,3	255
42”	1346,2	66,7	1193,8	1168,4	1073,1	101,6	1257,3	1,6	36	41,3	289,4
44”	1403,3	66,7	1244,6	1219,2	1123,9	101,6	1314,4	1,6	40	41,3	307,1
46”	1454,1	68,3	1295,4	1270	1174,7	103,2	1365,2	1,6	40	41,3	327,3
48”	1511,3	69,8	1358,9	1327,1	1225,5	104,8	1422,4	1,6	44	41,3	357
