Pn40 Düz Flanş

Kritik ve yüksek basınçlı sistemlerin vazgeçilmezi olan PN40 Paslanmaz Düz Flanş, en zorlu endüstriyel koşullarda bile sarsılmaz bir sızdırmazlık ve yapısal bütünlük sağlar. 40 Bar nominal basınca tam dayanım gösteren kalınlaştırılmış gövde yapısı, yüksek performans gerektiren hatlarda güvenle kullanılır. AISI 316L ve AISI 304L gibi düşük karbonlu paslanmaz çelik sınıflarıyla üretilen bu flanşlar, kaynak sonrası korozyon riskini minimize eder.

E-Posta Gönderin

Arayın

Pn40 Düz Flanş

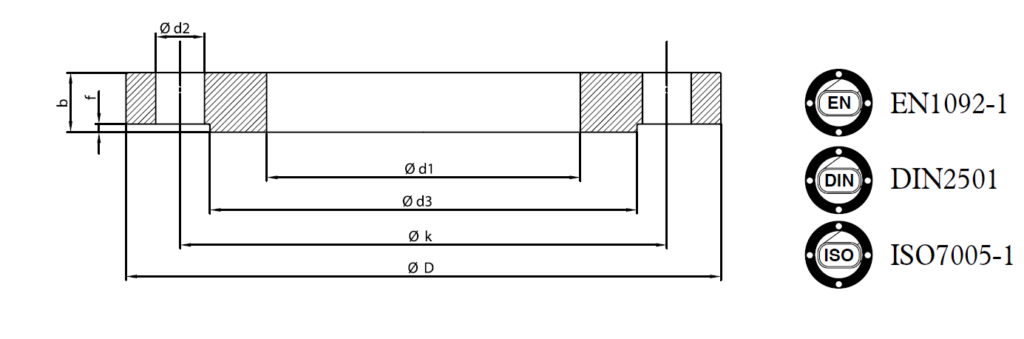

Ebat Size	Boru Çapı / Pipe Dia	Flanş Ölçüleri / Flange Dimensions								Cıvata Ölçüsü / Bolt Dimensions			Ağırlık / Weight
		d1	D	k	b			d3	f	d2	Cıvata Çap / Bolt Dia	n	EN 1092-1 kg/ad kg/ pcs	DIN 2501 kg/ad kg/ pcs	ISO 7005-1 kg/ad kg/ pcs
					EN 1092-1	DIN 2501	ISO 7005-1
DN15	21,3	22	95	65	14	16	14	45	2	14	M12	4	0,59	0,69	0,59
DN20	26,9	27,5	105	75	16	18	16	58	2	14	M12	4	0,85	0,97	0,85
DN25	33,7	34,5	115	85	16	18	16	68	2	14	M12	4	1,01	1,15	1,01
DN32	42,4	43,5	140	100	18	18	18	78	2	18	M16	4	1,67	1,67	1,67
DN40	48,3	49,5	150	110	18	18	18	88	3	18	M16	4	1,8	1,8	1,8
DN50	60,3	61,5	165	125	20	20	20	102	3	18	M16	4	2,4	2,4	2,4
DN65	76,1	77,5	185	145	22	22	22	122	3	18	M16	8	3,2	3,2	3,2
DN80	88,9	90,5	200	160	24	24	24	138	3	18	M16	8	4,0	4,0	4,0
DN100	114,3	116	235	190	26	24	26	162	3	22	M20	8	5,6	5,1	5,6
DN125	139,7	141,5	270	220	28	26	28	188	3	26	M24	8	7,6	7,0	7,6
DN150	168,3	170,5	300	250	30	28	30	218	3	26	M24	8	9,6	8,9	9,6
DN200	219,1	221,5	375	320	36	34	36	285	3	30	M27	12	17,0	16,0	17,0
DN250	273,0	276,5	450	385	42	38	42	345	3	33	M30	12	28,0	25,2	28,0
DN300	323,9	327,5	515	450	52	42	48	410	4	33	M30	16	43,1	34,5	39,7
DN350	355,6	359,5	580	510	58	46	55	465	4	36	M33	16	64,3	50,5	60,8
DN400	406,4	411	660	585	65	50	60	535	4	39	M36	16	94,1	71,7	86,6
DN450	457	462	685	610	c	50	66	560	4	39	M36	20	–	66,4	88,7
DN500	508	513,5	755	670	c	52	72	615	4	42	M39	20	–	83,1	116,6
DN600	610	616,5	890	795	c	60	84	735	5	48	M45	20	–	129	183
DN700	711	718	995	900	c	64	c	848	5	48	M45	24	–	159	–
DN800	813	819	1140	1030	c	72	c	970	5	56	M52	24	–	237	–
DN900	914	920	1250	1140	c	76	c	1080	5	56	M52	28	–	285	–
DN1000	1016	1022	1360	1250	c	80	c	1190	5	56	M52	28	–	343	–
DN1100	1116	1120	1470	1180	c	84	c	1120	5	56	M52	28	–	399	–
DN1200	1220	1224	1575	1460	c	88	c	1394	5	62	M58	32	–	454	–
DN1300	1320	1324	1685	1570	c	94	c	1504	5	62	M58	32	–	545	–
DN1400	1420	1424	1795	1680	c	98	c	1614	5	62	M58	36	–	624	–
DN1500	1524	1528	1910	1790	c	104	c	1722	5	64	M60	36	–	732	–
DN1600	1620	1624	2025	1900	c	108	c	1826	5	70	M66	40	–	827	–
