600LB Slip On Flanş

Paslanmaz Slip-On Flanş (600 LB), en zorlu endüstriyel koşullarda ve yüksek basınçlı boru hatlarında maksimum güvenlik sağlamak amacıyla üretilmiştir. 600 LB basınç sınıfının gerektirdiği ekstra dayanıklılığa sahip olan bu flanşlar, paslanmaz çelik yapısı sayesinde yüksek sıcaklık ve korozyona karşı üstün performans sergiler. Boru hattına geçirilerek montaj yapılan tasarımı, hassas merkezleme ve çift yönlü kaynak avantajı sunarak sistem bütünlüğünü korur. Ağır sanayi, petrol ve gaz hatları ile enerji tesisleri için ideal olan bu bileşen, sızdırmazlık garantisi ve uzun ömürlü kullanım sunan profesyonel bir çözümdür.

E-Posta Gönderin

Arayın

600LB Slip On Flanş

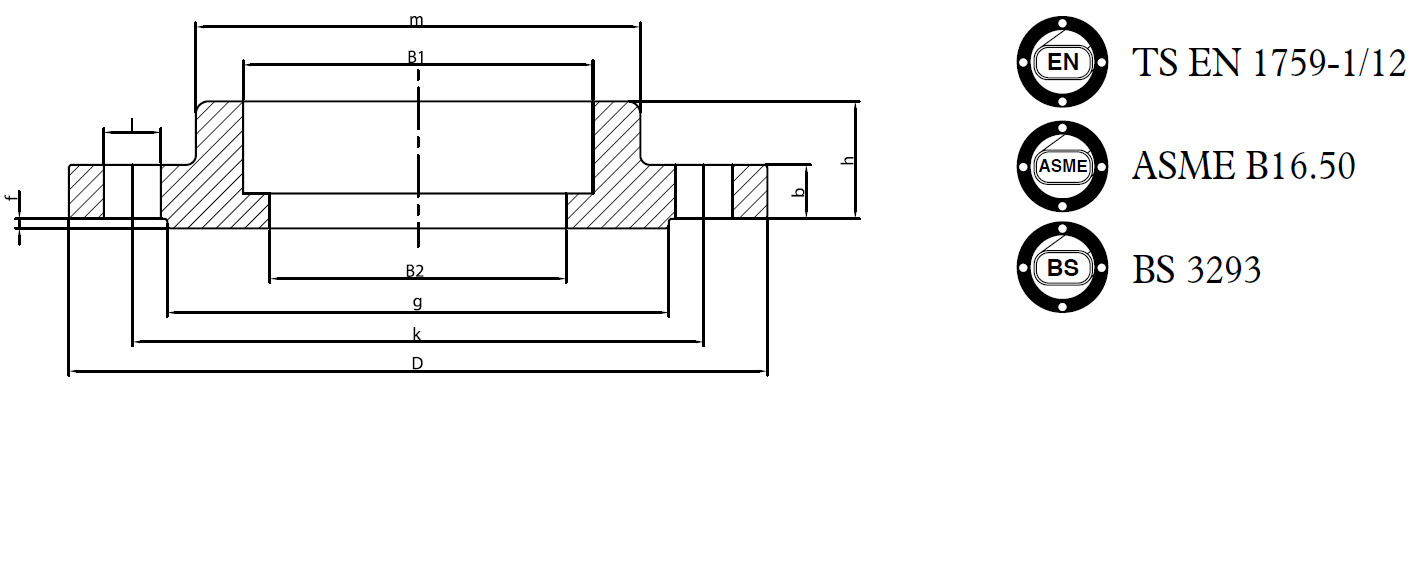

ASME B16.50 RF, TSEN 1759-1 / 12 600 LB SLIP ON FLANGE

Ebat / Size	D	b	g	m	B2	h	k	f	n	l	kg/ad kg/ pcs
1/2”	95	14,3	34,9	38,1	22,3	22,2	66,7	6,4	4	15,9	0,44
3/4”	118	15,9	42,9	47,6	27,7	25,4	82,5	6,4	4	19	0,81
1”	124	17,5	50,8	54	34,5	27	88,9	6,4	4	19	1,03
1 1/4”	133	20,6	63,5	63,5	43,2	28,6	98,4	6,4	4	19	1,46
1 1/2”	156	22,2	73	69,8	49,5	31,7	114,3	6,4	4	22,2	2,18
2”	165	25,4	92,1	84,1	62	36,5	127	6,4	8	19	2,81
2 1/2”	191	28,6	104,8	100	74,7	41,3	149,2	6,4	8	22,2	4,23
3”	210	31,7	127	117,5	90,7	46	168,3	6,4	8	22,2	5,76
3 1/2”	229	34,9	139,7	133,3	103,4	49,2	184,1	6,4	8	25,4	7,37
4”	273	38,1	157,2	152,4	116,1	54	215,9	6,4	8	25,4	12,3
5”	330	44,4	185,7	188,9	143,8	60,3	266,7	6,4	8	28,6	21,2
6”	356	47,6	215,9	222,2	170,7	66,7	292,1	6,4	12	28,6	25,3
8”	419	55,6	269,9	273	221,5	76,2	349,2	6,4	12	31,7	38,9
10”	508	63,5	323,8	342,8	276,3	85,7	431,8	6,4	16	34,9	63,9
12”	559	66,7	381	400	327,1	92,1	488,9	6,4	20	34,9	77,1
14”	603	68,9	412,7	431,8	359,1	93,7	527	6,4	20	38,1	89,8
16”	686	76,2	469,9	495,3	410,6	106,4	603,2	6,4	20	41,3	131,6
18”	743	82,5	533,4	546,1	461,8	117,5	654	6,4	20	44,4	161,7
20”	813	88,9	584,2	609,6	513,1	127	723,9	6,4	24	44,4	206,7
22”	870	95,2	641,2	666,7	564,4	133,3	777,9	6,4	24	47,6	243,5
24”	940	101,6	692,1	717,5	615,9	139,7	838,2	6,4	24	50,8	295,4

BS 3293

26”	1016	108	749,3	747,7	666,7	222,2	914,4	6,4	28	50,8	408,5
28”	1073,1	111,1	800,1	803,3	717,5	234,9	965,2	6,4	28	53,8	463,6
30”	1130,3	114,3	857,2	862	768,3	247,6	1022,3	6,4	28	53,8	535
32”	1193,8	117,3	914,4	917,6	819,1	260,3	1079,5	6,4	28	60,5	603,4
34”	1244,6	120,7	965,2	973,2	869,9	269,9	1130,3	6,4	28	60,5	668,7
36”	1314,4	123,8	1022,3	1031,9	920,7	282,6	1193,8	6,4	28	66,5	768,3
