Pn25Kör Flanş

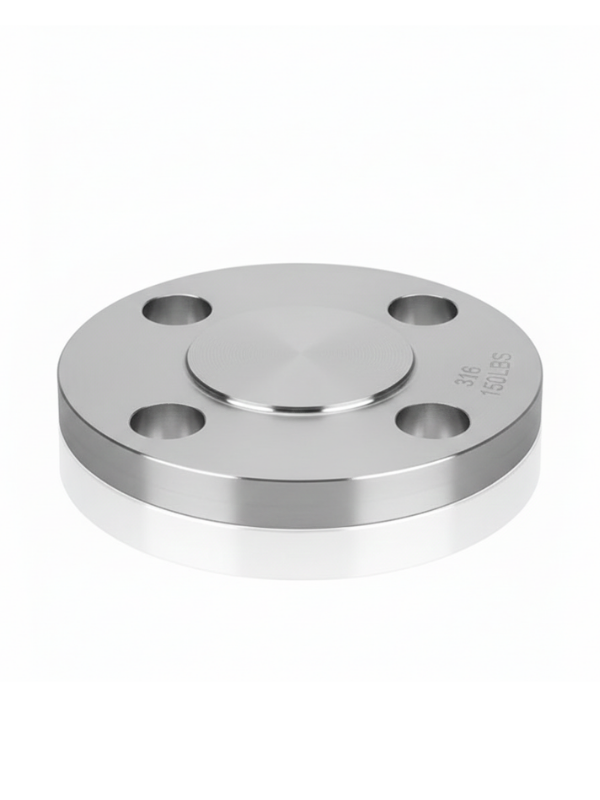

Yüksek basınçlı boru hatlarının güvenli bir şekilde kapatılması ve sızdırmazlığın korunması için üretilen PN25 Paslanmaz Kör Flanş, ağır hizmet koşullarına uygun güçlendirilmiş bir gövdeye sahiptir. 25 Bar işletme basıncı kapasitesi ve AISI 304/316 kalite paslanmaz çelik hammadde kullanımı sayesinde, yüksek mukavemet ve üstün korozyon direnci bir arada sunulur.

E-Posta Gönderin

Arayın

Pn25Kör Flanş

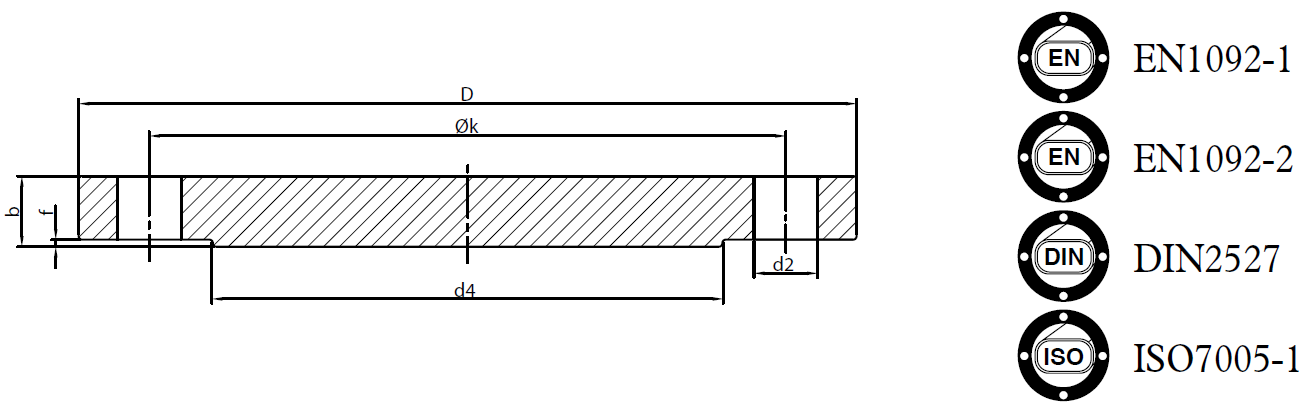

Ebat Size	Boru Çapı Pipe Dia	*Flanş Ölçüleri / Flange Dimensions*								Cıvata Ölçüsü Bolt Dimensions			*Ağırlık / Weight*
		k	D	f	d4	b				d2	M	n	EN 1092-1 kg/ad kg/ pcs	EN 1092-2 kg/ad kg/ pcs	DIN 2527 kg/ad kg/ pcs	ISO 7005-1 kg/ad kg/ pcs
						*EN 1092-1*	*EN 1092-2*	*DIN 2527*	*ISO 7005-1*
DN15	21,3	65	95	2	45	16	16	16	14	14	M12	4	0,8	0,8	0,8	0,7
DN20	26,9	75	105	2	58	18	16	18	16	14	M12	4	1,1	1,0	1,1	1,0
DN25	33,7	85	115	2	68	18	18	18	16	14	M12	4	1,3	1,3	1,3	1,2
DN32	42,4	100	140	2	78	18	19	18	18	18	M16	4	2,0	2,1	2,0	2,0
DN40	48,3	110	150	3	88	18	19	18	18	18	M16	4	2,2	2,3	2,2	2,2
DN50	60,3	125	165	3	102	20	19	20	20	18	M16	4	3,0	2,8	3,0	3,0
DN65	76,1	145	185	3	122	22	19	22	22	18	M16	8	4,2	3,6	4,2	4,2
DN80	88,9	160	200	3	138	24	19	24	24	18	M16	8	5,5	4,3	5,5	5,5
DN100	114,3	190	235	3	162	24	19	24	24	22	M20	8	7,6	5,9	7,6	7,6
DN125	139,7	220	270	3	188	26	19	26	26	26	M24	8	10,9	7,8	10,9	10,9
DN150	168,3	250	300	3	218	28	20	28	28	26	M24	8	14,7	10,2	14,7	14,7
DN200	219,1	310	360	3	278	30	22	30	30	26	M24	12	22,9	16,5	22,9	22,9
DN250	273,0	370	425	3	335	32	24,5	32	32	30	M27	12	34,2	25,9	34,2	34,2
DN300	323,9	430	485	4	395	34	27,5	34	34	30	M27	16	47	38	47	47
DN350	355,6	490	555	4	450	38	30	38	38	33	M27	16	69	54	69	69
DN400	406,4	550	620	4	505	40	32	40	40	36	M27	16	91	72	91	91
DN450	457	600	670	4	555	50	34,5	42	46	36	M33	20	135	92	113	124
DN500	508	660	730	4	615	51	36,5	45	48	36	M33	20	163	116	144	154
DN600	610	770	845	5	720	66	42	–	58	39	M36	20	284	179	–	249
DN700	711	875	960	5	820	c	46,5	–	–	42	M39	24	–	256	–	–
DN800	813	990	1085	5	930	c	51	–	–	48	M45	24	–	360	–	–
DN900	914	1090	1185	5	1030	c	55,5	–	–	48	M45	28	–	470	–	–
DN1000	1016	1210	1320	5	1140	c	60	–	–	56	M52	28	–	630	–	–
DN1100	1116	1310	1420	5	1240	c	64,5	–	–	56	M52	30	–	787	–	–
DN1200	1220	1420	1530	5	1350	c	69	–	–	56	M52	32	–	979	–	–
DN1300	1320	1530	1640	5	1455	c	72	–	–	62	M56	32	–	1176	–	–
DN1400	1420	1640	1755	5	1560	c	74	–	–	62	M56	36	–	1385	–	–
DN1500	1524	1740	1865	5	1670	c	77,5	–	–	62	M56	38	–	1640	–	–
DN1600	1620	1860	1975	5	1780	c	81	–	–	62	M56	40	–	1925	–	–
DN1800	1820	2070	2195	5	1985	c	88	–	–	70	M64	44	–	2586	–	–
DN2000	2020	2300	2425	5	1690	c	95	–	–	70	M64	48	–	3351	–	–
