Serbest Flanş

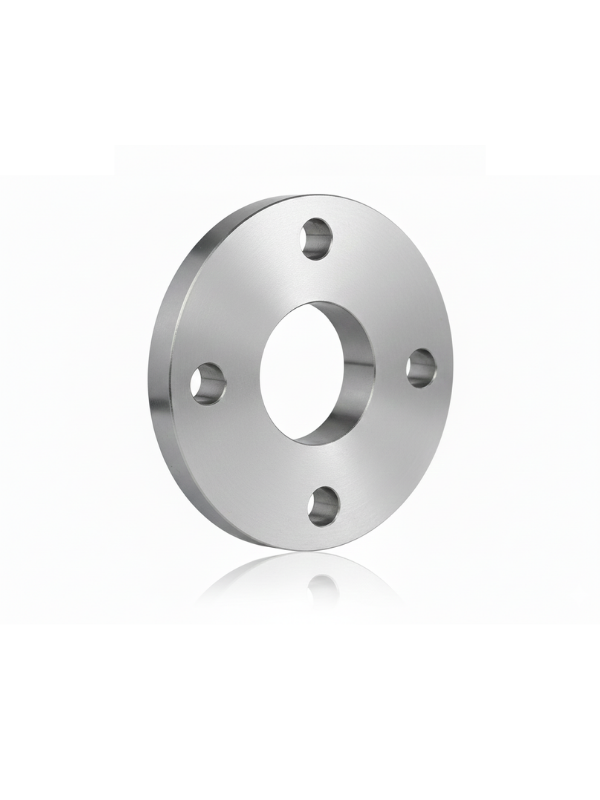

Paslanmaz Serbest Flanş (Loose Flange), boru hatlarında montaj esnekliği ve uygulama kolaylığı sağlamak amacıyla tasarlanmış işlevsel bir bağlantı elemanıdır. Boru ucuna kaynatılan bir yaka (stub end) ile birlikte kullanılan bu flanşlar, boru hattı üzerinde serbestçe dönebildiği için cıvata deliklerini hizalamada büyük kolaylık sağlar. Yüksek kaliteli paslanmaz çelik yapısı sayesinde korozyona karşı tam koruma sunarken, bakım ve onarım süreçlerinde hızlı sökme-takma imkanı tanır. Özellikle sık temizlik gerektiren gıda ve kimya hatları ile hassas montaj gerektiren tesisatlar için idealdir. Dayanıklı yapısı ve sızdırmazlık performansı ile uzun ömürlü ve maliyet etkin bir endüstriyel çözüm sunar.

E-Posta Gönderin

Arayın

Serbest Flanş

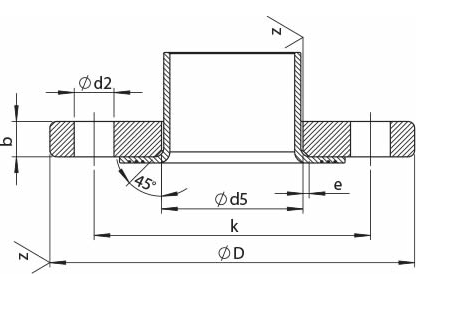

Flanş / Flange DIN2642
Ebat / Size	d5		D	b	k	e	Delik Sayısı/ Numbers of Holes	d2	Ağırlık/ Weight kg
										ISO			Metrik
	DN15	–								24	95	14		65	3	4	14	0,703
24		–
DN20	–	28	105	14	75	3	4	14	0,822
	30	–
DN25	–	32	115	16	85	4	4	14	1,130
	36	–
DN32	–	42	140	16	100	4	4	18	1,673
	46	–
DN40	–	50	150	16	110	4	4	18	1,897
	54	–
DN50	–	62	165	16	125	5	4	18	2,244
	65	–
DN65	81	74	185	16	145	5	4	18	2,682
DN80	95	91	200	18	160	5	8	18	3,385
DN100	–	113	220	18	180	5	8	18	3,743
	119	–
DN125	–	138	250	18	210	5	8	18	4,630
	145	–
DN150	–	164	285	18	240	5	8	22	5,710
	173	–
DN200	225	210	340	20	295	5	8	22	7,610
DN250	–	273	395	22	350	5	12	22	10,550
	279	–
DN300	330	316	445	26	400	6	12	22	14,280
DN350	372	360	505	28	460	6	16	22	18,900
	–	–
DN400	426	413	565	32	515	6	16	26	25,510
	–	–
DN450	464	464	615	36	565	6	20	26	32,400
DN500	517	518	670	38	620	6	20	26	37,800
DN600	618	618	780	44	725	7	20	30	57,450
DN700	721	721	895	50	840	7	24	30	80,400
DN800	824	824	1015	56	950	7	24	33	113,200
